一、概述

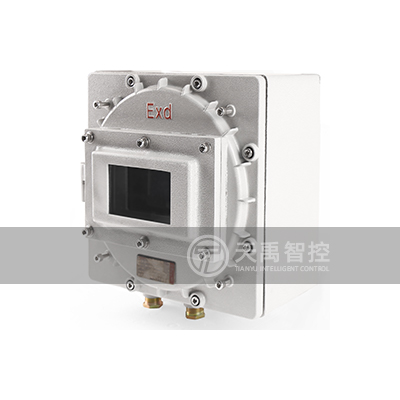

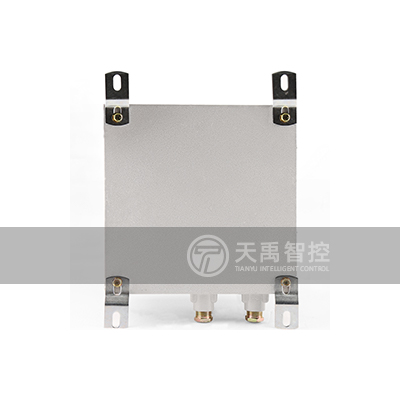

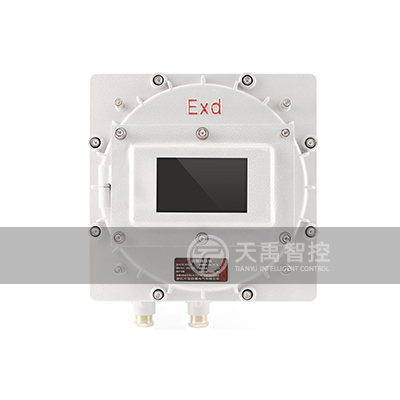

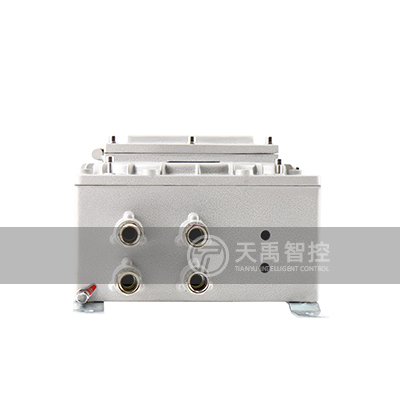

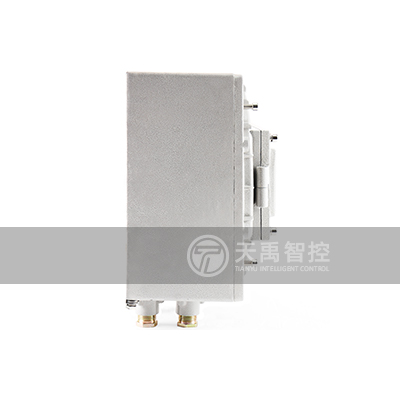

防爆在線紅外氣體分析儀TY-6300EX采用進口NDIR非分光紅外傳感器，集成長壽電化學傳感器和基于MEMS的熱導傳感器，運用先進的數字處理技術，可同時在線測量樣氣中的CO、CO2、CH4、H2、H2、O2等組分氣體的體積濃度，根據氣體濃度值快速準確計算出相應的熱值。
分析儀采用隔爆型機箱，防爆等級Exd ⅡC T6，體積小，重量輕，安裝方便，掛板式安裝，可單獨使用，也可方便的集成到氣體分析系統和分析小屋內，可廣泛的應用于鋼鐵、冶金、化工、煤氣化、瓦斯、生物裂解、沼氣以及高校科研院所等領域。
二、產品特性
|
序號 |
指標項 |
技術參數 |
|
1 |
測量組分 |
CO、CO2、CH4、CnHm、H2、O2、H2S（組分可選） |
|
2 |
測量原理 |
CO/CO2/CH4/CnHm:NDIR;H2:MEMS;O2/H2S:ECD |
|
3 |
量程 |
CO/CO2/CH4:(0-100)%;CnHm:0-10%;O2:0-25%(量程可定制) |
|
4 |
精度 |
±2%FS |
|
5 |
分辨率 |
0.01% |
|
6 |
重復性 |
≤1% |
|
7 |
通氣流量 |
0.5-1.2L/min |
|
8 |
進氣壓力 |
≤100kPa |
|
9 |
響應時間 |
T90≤15s |
|
10 |
工作環境 |
5～45℃ |
|
11 |
模擬量輸出 |
4-20mA |
|
12 |
開關量輸出 |
上下限報警，繼電器干觸點 |
|
13 |
通訊接口 |
RS485，MODBUS RTU |
|
14 |
顯示 |
5寸TFT LCD觸摸屏 |
|
15 |
電源 |
AC220V/50Hz |
|
16 |
功率 |
50W |
|
17 |
外形尺寸 |
300*300*170mm |
|
18 |
防爆標志 |
Exd ⅡC T6 |
|
19 |
防護等級 |
IP65 |
|
20 |
重量 |
15kg |
四、應用場合
鋼鐵、冶金、化工、煤氣化、瓦斯、生物裂解、沼氣以及高校科研院所等領域
|
序號 |
指標項 |
技術參數 |
|
1 |
測量組分 |
CO、CO2、CH4、CnHm、H2、O2、H2S（組分可選） |
|
2 |
測量原理 |
CO/CO2/CH4/CnHm:NDIR;H2:MEMS;O2/H2S:ECD |
|
3 |
量程 |
CO/CO2/CH4:(0-100)%;CnHm:0-10%;O2:0-25%(量程可定制) |
|
4 |
精度 |
±2%FS |
|
5 |
分辨率 |
0.01% |
|
6 |
重復性 |
≤1% |
|
7 |
通氣流量 |
0.5-1.2L/min |
|
8 |
進氣壓力 |
≤100kPa |
|
9 |
響應時間 |
T90≤15s |
|
10 |
工作環境 |
5～45℃ |
|
11 |
模擬量輸出 |
4-20mA |
|
12 |
開關量輸出 |
上下限報警，繼電器干觸點 |
|
13 |
通訊接口 |
RS485，MODBUS RTU |
|
14 |
顯示 |
5寸TFT LCD觸摸屏 |
|
15 |
電源 |
AC220V/50Hz |
|
16 |
功率 |
50W |
|
17 |
外形尺寸 |
300*300*170mm |
|
18 |
防爆標志 |
Exd ⅡC T6 |
|
19 |
防護等級 |
IP65 |
|
20 |
重量 |
15kg |
1. 維護期
系統完成驗收后開始，提供免費的約定質保維護周期，免費維護期滿后進入有償服務期，具體費用由雙方另行友好協商確定。
2.維護內容
（1）系統需求定義范圍內的功能上錯誤和漏洞
（2）由于系統配置的問題所導致的某些功能障礙
（3）下列問題不在免費維護范圍內
a.由于用戶自行修改產品所造成的錯誤
b.由于連入到本系統中的其他現有應用系統所出現的錯誤，或因其他應用系統的修改/變動對本系統所產生的影響及錯誤。
3. 售后技術支持聯絡
a. 技術問題郵件：mail@tyzkkj.com。
咨詢電話：027-8795 5899
134 6997 0286
咨詢QQ ：692922878
